이상압력 통보기

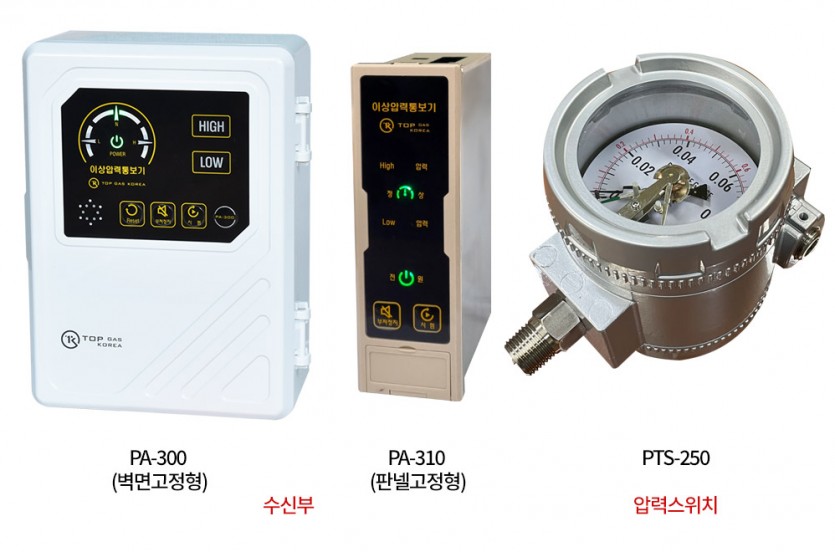

| 수신부와 압력스위치로 구성되며 압력스위치는 내압 방폭형으로 도시가스, 석유화학, 화학섬유 시설 등의 기체나 유체의 압력을 감지하며 수신부는 압력 상태를 실시간으로 모니터링 할 수 있습니다. |
첨부파일
본문
| 모델 | PA-300 | PA-310 |
|---|---|---|
| · 전원 | 220Vac, 60Hz | |
| · 사용 온·습도 범위 | -20℃~50℃, ≤95% RH | |
| · 소비전력 | 1.7W (3.25VA) | 1.7W (3.25VA) |
| · 압력스위치입력 | 1회로 | 1회로 |
| · 설치방식 | 벽면 고정형 | 판넬 고정형 |
| · 표시 | 정상 : 녹색등 점등, 저압 : 황색등 및 부저음, 고압 : 적색등 및 부저음 | |
| · 외부신호 | 저압 및 고압 전압신호 : 12Vdc (10mA), 저압 및 고압 릴레이 신호 : C 접점, Dry Contact | |
| · 외형치수(mm) | 155Wx75Dx200H | 42Wx105Dx132H |
| · 중량(g) | 590 | 250 |
| 모델 | PTS-250 |
|---|---|
| · 압력범위(주문사양) | -0.1∼0MPa to 0∼100MPa |
| · 방폭등급 | Ex d llB T4 |
| · 사용온도 | 기체 : -20℃∼65℃, 유체 : -20℃∼80℃ |
| · 사용압력 | 정압력(Static Pressure) 75% of Full Scale, 동압력(Dynamic Pressure) 60% of Full Scale |
| · 정밀도 | ±1.0% of Full Scale |
| · 연결규격 | 1/4", 3/8", 1/2"PT, NPT & PF, 7/16 UNF |
| · 외형치수(mm) | 115W×135D×168H |
| · 중량 (Kg) | 1.7 |
