CA-209 (VE-032/VE-040/ VE-050/ VE-065/ VE-80/ VE-100)

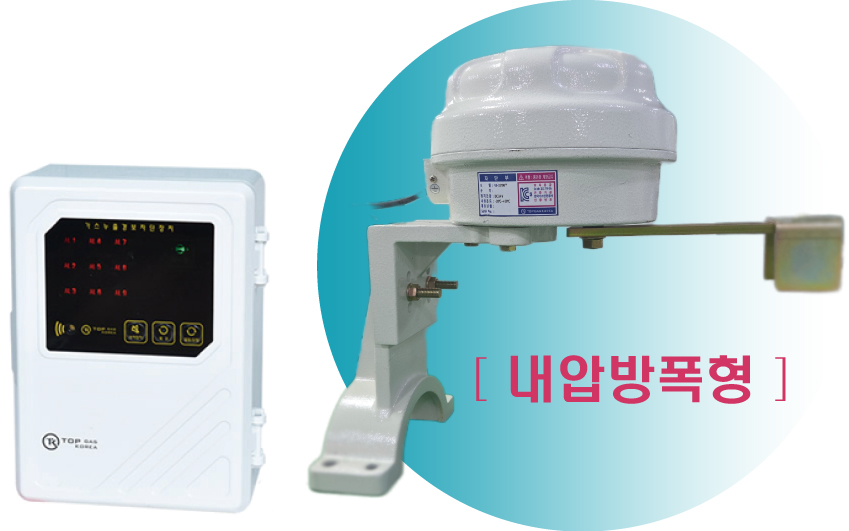

| 가스누출을 감지하는 검지부(가스누설경보기)와 가스누설신호를 받아 가스 밸브를 제어하는 제어부, 가스밸브를 개폐하는 내압방폭형 차단부로 구성되어 있으며 가스시설이 설치된 장소에서 가스누설시 가스를 자동으로 차단하여 가스폭발, 화재, 중독 등의 사고를 사전에 방지할 수 있는 제품입니다. 차단부는 내압방폭형으로 1종, 2종 폭발위험 지역에 사용할 수 있습니다. |
첨부파일
본문
| C | A | - | 2 | 0 | 9 | C |
|---|---|---|---|---|---|---|
| 제어부(Controller) | 디자인 TYPE | - | 1 : 15A~25A용 2 : 32A~150용 |
0 : 벽 고정형 1 : 패널 고정형 |
1 : 1 회로 2 : 2 회로 3 : 3 회로 9 : 9 회로 |
NIL:기본사양 C:유선통신 |
| V | E | - | 0 0 0 | 0 |
|---|---|---|---|---|
| 차단부(Valve) | 내압방폭형(Ex) | - | 032 : 32A용 040 : 40A용 050 : 50A용 065 : 65A용 080 : 80A용 100 : 100A용 |
S : SCREW 형 볼밸브 F : FLANGE 형 볼밸브 W : WELDING 형 볼밸브 |
| 모델 | CA-209 |
|---|---|
| · 전원 | 100~240Vac |
| · 사용 온·습도범위 | -20℃~50℃, ≤95% RH |
| · 소비전력 | 8W |
| · 개폐방식 | 원격 및 수동개폐 |
| · 경보표시 | 적색 LED, Buzzer음 |
| · 입력회로 | 9회로 |
| · 외부출력(옵션) | 접점, RS-485 |
| · 외형치수(mm) | 155W×75D×200H |
| · 중량(g) | 800 |
| 방폭형식 | VE-32100* | |||||
|---|---|---|---|---|---|---|
| 모델 | VE-032 | VE-040 | VE-050 | VE-065 | VE-080 | VE-100 |
| · 방폭등급 | EX db ⅡB T6 Gb | |||||
| · 차단방식 | 핸들 작동식 | |||||
| · 전원 | 24Vdc | |||||
| · 정격전류 | 1A | |||||
| · 사용 온·습도범위 | -20℃~50℃, ≤95% RH | |||||
| · TORQUE(N⦁m) | ≥245.2 | |||||
| · 차단속도 | <30초 | |||||
| · 구동제어방식 | 리미트 스위치 | |||||
| · 적용관경 | 32A | 40A | 50A | 65A | 80A | 100A |
| · 외형치수(mm) | 223Ø×280×235H (S) | 223Ø×280×245H (S) | 223Ø×280×250H (S) | 223Ø×340×325H (F) | 223Ø×440×350H (W) | 223Ø×445×365H (W) |
| · 중량(kg) | 7.8 | 7.9 | 8 | 8.4 | 9.8 | 10.5 |
